Модернизация аппаратно-студийного комплекса ТРК

В качестве единой аппаратно-программной платформы и системы автоматизации было выбрано оборудование и программное обеспечение отечественного производителя. Это вещательные серверы Azimuth, системные и медиасерверы, а также ПО для автоматизации вещания, графического оформления эфира, производства новостей и архивирования видеоматериалов от BRAM Technologies.

Строительство нового АСК шло сразу по нескольким направлениям. В отдельном помещении, примыкающем к студии и аппаратной, был организован машинный зал, где в семи стойках разместили базовые блоки телевизионного оборудования, все серверы и дисковые массивы, блоки управления сетевой инфраструктурой и оборудование сплайсинга региональной врезки.

В эфирной студии смонтирована новая система спецосвещения, в составе которой 10 направленных светодиодных светильников с линзой Френеля и 10 заполняющих люминесцентных светильников. Система базируется на специально смонтированной под потолком рельсовой системе подвеса, которая обеспечивает перемещение пантографов и телескопических подъемников со светильниками. Все светильники управляются с пульта Lite-Puter CX-3B по протоколу DMX-512. Также в студии размещены три камерных комплекта на базе SONY HXC-100 с объективами FUJINON на штативных системах VINTEN и SACHTLER. Две камеры оснащены суфлерами TELEVIEW TLW-LCD170.

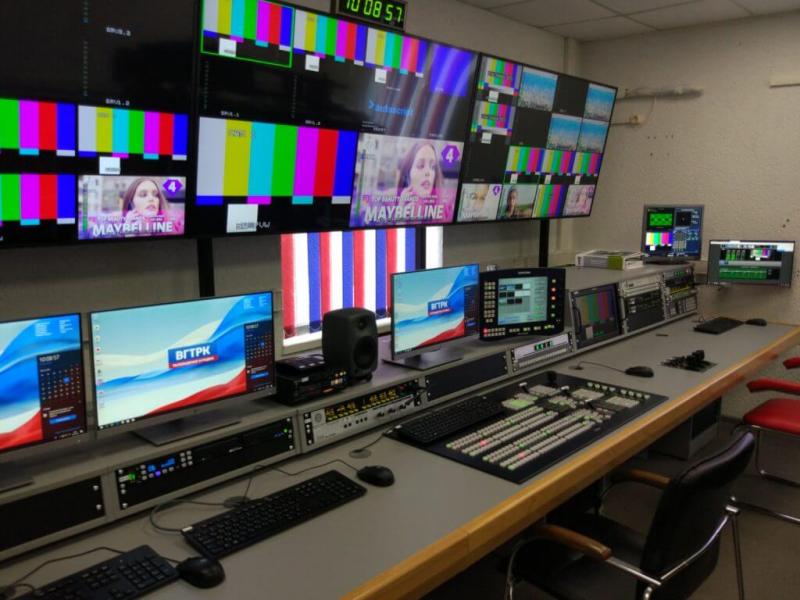

К студии примыкает помещение, где развернулась аппаратная, совмещающая функции АСБ и АПБ, с рабочими местами творческого и инженерного персонала, которые оборудованы служебной связью от ТРАКТа. Дистанционное управление настройками камерных каналов производится на рабочем месте инженера, где предусмотрена возможность как визуального, так и инструментального контроля видеосигналов с помощью многофункционального измерительного прибора TEKTRONIX WVR8200.

Видеотракт АСК построен на основе 2ME видеомикшера SNELL Kahuna Flare и матрицы EVERTZ Xenon с размерностью 64х64 в формате SDI HD/SD. Сигнальная часть – SDI, управление – IP. Система синхронизации от Tektronix на базе двух эталонных синхронизаторов с резервированием. Визуализация изображений производится с помощью процессоров полиэкранных изображений DECIMATOR на ЖК панели SAMSUNG с диагональю 65 и 32 дюйма. Основой звукового тракта АСБ является 24-фейдерная цифровая консоль LAWO mc66 MKII, позволяющая формировать звуковое сопровождение любой сложности. В качестве универсального цифрового аудио интерфейса выбран протокол MADI. Акустический контроль звука осуществляется комплектом мониторов Genelec.

Одновременно с процессом строительства АСБ в отдельном помещении была оборудована аппаратная видеомонтажа с 5-ю станциями NLE, звуковой кабиной для записи закадровых текстов и рабочими местами оператора инжеста (оцифровки и импорта видеоматериалов), видеодизайнера для подготовки графики и оператора управления видеоархивом долгосрочного хранения.

Таким образом, компания Vidau Systems в короткие сроки фактически построила новый цифровой телецентр, который обеспечивает вещание и региональную врезку на двух федеральных телеканалах, прямой эфир и/или запись в студии, внестудийное видеопроизводство и журналистско-редакционный блок, организованный с применением самых современных информационных технологий.

Команда Vidau Systems:

Янковский Александр - Главный инженер проекта, инженер аудио;

Зайцев Евгений - Инженер видео; Хлопцев Дмитрий - Инженер IT;

Назаров Александр - Руководитель монтажных работ, монтажник;

Назаров Денис - монтажник
